ブラシレス式中小トルクドライバー

SKD-BE500P

モデル：SKD-BE512P・SKD-BE512PF・SKD-BE517PF・SKD-BE519PSKD-BE500P プッシュスタートシリーズは、ブラシレス DC ドライバーと一体型ネジカウンターを組み合わせたものです。仕様表には比較用にレバースタートL型も記載しております。利用可能なモデルと適合するパワーコントローラーを KILEWS タイランドで確認してください。

電話で相談

技術資料8 ファイル

価格と納期は型番、数量、ご要望に応じて確認します。

タイでの機種選定支援アクセサリ・コントローラーの適合確認メーカー資料

PRODUCT INFORMATION

製品の特長と技術仕様

製品の特徴

• ブラシレスモーターと内蔵のLEDスクリューカウンターにより、清潔な生産環境を実現します。

• このカウンターは、締結数の確認に役立ち、組立ラインでの品質管理を支援します。

• メニューベースの設定により、オペレーターは締結工程を設定することができます。

• 最大5つの作業グループを保存でき、個別に、または順番に使用することができます。

• 現地で供給されるモデルのコントローラーのバージョンおよびビットタイプについては、KILEWSタイランドにご確認ください。

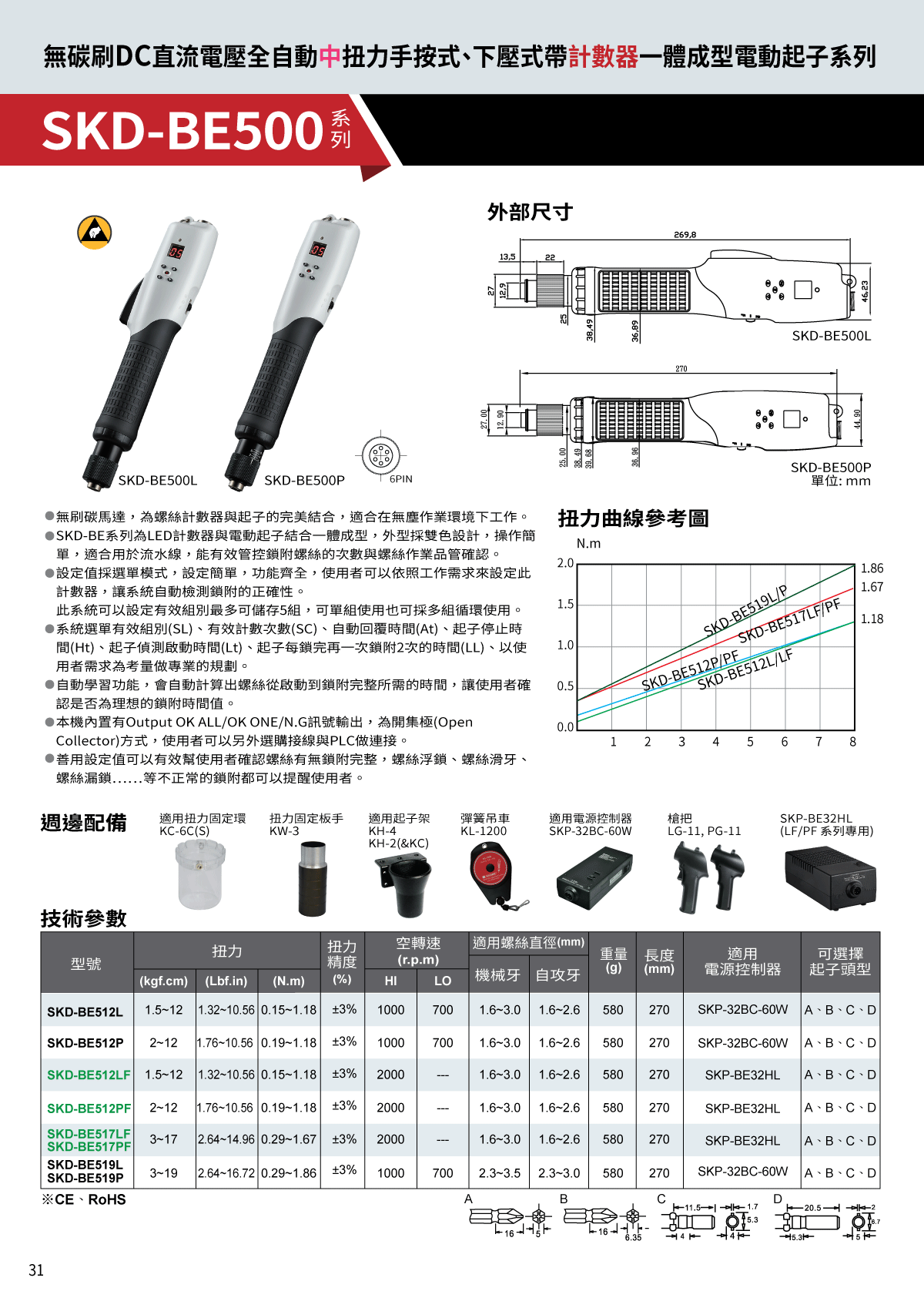

仕様：型番；トルク（kgf・cm、lbf・in、N・m）；精度；無負荷回転数（HI/LO、rpm）；ネジ径（機械ねじ／セルフタッピング、mm）；重量（g）；全長（mm）；対応電源コントローラー；対応ビットの種類。

仕様

モデル

トルク（kgf・cm）

トルク

(Lbf・in)

トルク

(N.m)

精度

(%)

無負荷回転数（r.p.m）

ねじ径（mm）

小ねじ

ねじ径（mm）

セルフタッピングねじ

質量

(g)

長さ

(mm)

対応する電源コントローラ

対応するビット型

SKD-BE512L

1.5~12

1.32~10.56

0.15~1.18

±3%

1000

700

1.6~3.0

1.6~2.6

580

270

SKP-32BC-60W(N)

A、B、C、D

SKD-BE512P

2~12

1.76~10.56

0.19~1.18

±3%

1000

700

1.6~3.0

1.6~2.6

580

270

SKP-32BC-60W(N)

A、B、C、D

SKD-BE512LF

1.5~12

1.32~10.56

0.15~1.18

±3%

2000

–

1.6~3.0

1.6~2.6

580

270

SKP-BE32HL(N)

A、B、C、D

SKD-BE512PF

2~12

1.76~10.56

0.19~1.18

±3%

2000

–

1.6~3.0

1.6~2.6

580

270

SKP-BE32HL(N)

A、B、C、D

SKD-BE517LF

3~17

2.64~14.96

0.29~1.67

±3%

2000

–

1.6~3.0

1.6~2.6

580

270

SKP-BE32HL(N)

A、B、C、D

SKD-BE517PF

3~17

2.64~14.96

0.29~1.67

±3%

2000

–

1.6~3.0

1.6~2.6

580

270

SKP-BE32HL(N)

A、B、C、D

SKD-BE519L

3~19

2.64~16.72

0.29~1.86

±3%

1000

700

2.3~3.5

2.3~3.0

580

270

SKP-32BC-60W(N)

A、B、C、D

SKD-BE519P

3~19

2.64~16.72

0.29~1.86

±3%

1000

700

2.3~3.5

2.3~3.0

580

270

SKP-32BC-60W(N)

A、B、C、D

納入構成の確認

タイの仕様表にあるコントローラの(N)末尾を保持しています。本社の現行表では(N)が省略されていますが、同一品・互換品とは断定できません。納入版、ケーブル、接続部、電源条件、付属品を営業担当に確認してください。

BE500の掲載ビットコードはA、B、C、Dです。実際に納入されるホルダ、軸形状、保持方式、寸法、有効長を確認してください。

購入前の確認事項

PとLの始動方式・トルク下限は同じですか？

異なります。P／PFは押し付け始動、L／LFはレバー始動です。BE512Pの下限は0.19 N.m、BE512Lは0.15 N.mです。型式末尾を省略して選定しないでください。

回転数とコントローラは全型式で共通ですか？

BE512P／BE519PはHI／LO 1000／700 rpm、SKP-32BC-60W(N)です。BE512PF／BE517PFはHI 2000 rpm、LOは横線、SKP-BE32HL(N)です。横線は0 rpmを意味しません。

ねじ本数のカウントは各締付け点の実測トルク・角度を保証しますか？

保証しません。内蔵LEDカウンターや時間判定は、各締付け点の実測トルク・角度記録やトレーサビリティと同じ機能ではありません。必要な記録、PLC／MES接続は実際の構成で確認してください。

見積・在庫・納期確認には何が必要ですか？

完全な型式、目標トルクと単位、数量、始動方式、既存コントローラ・ケーブル・ビット、会社名、納入先、希望日をお知らせください。価格は注文ごとの見積です。タイの在庫は一部機種・少量で、主な倉庫は中国にあります。PO受領後、注文処理・輸送・通関を含め通常30–45日程度ですが、最終納期、日数の数え方、起算条件は営業担当が確認します。
