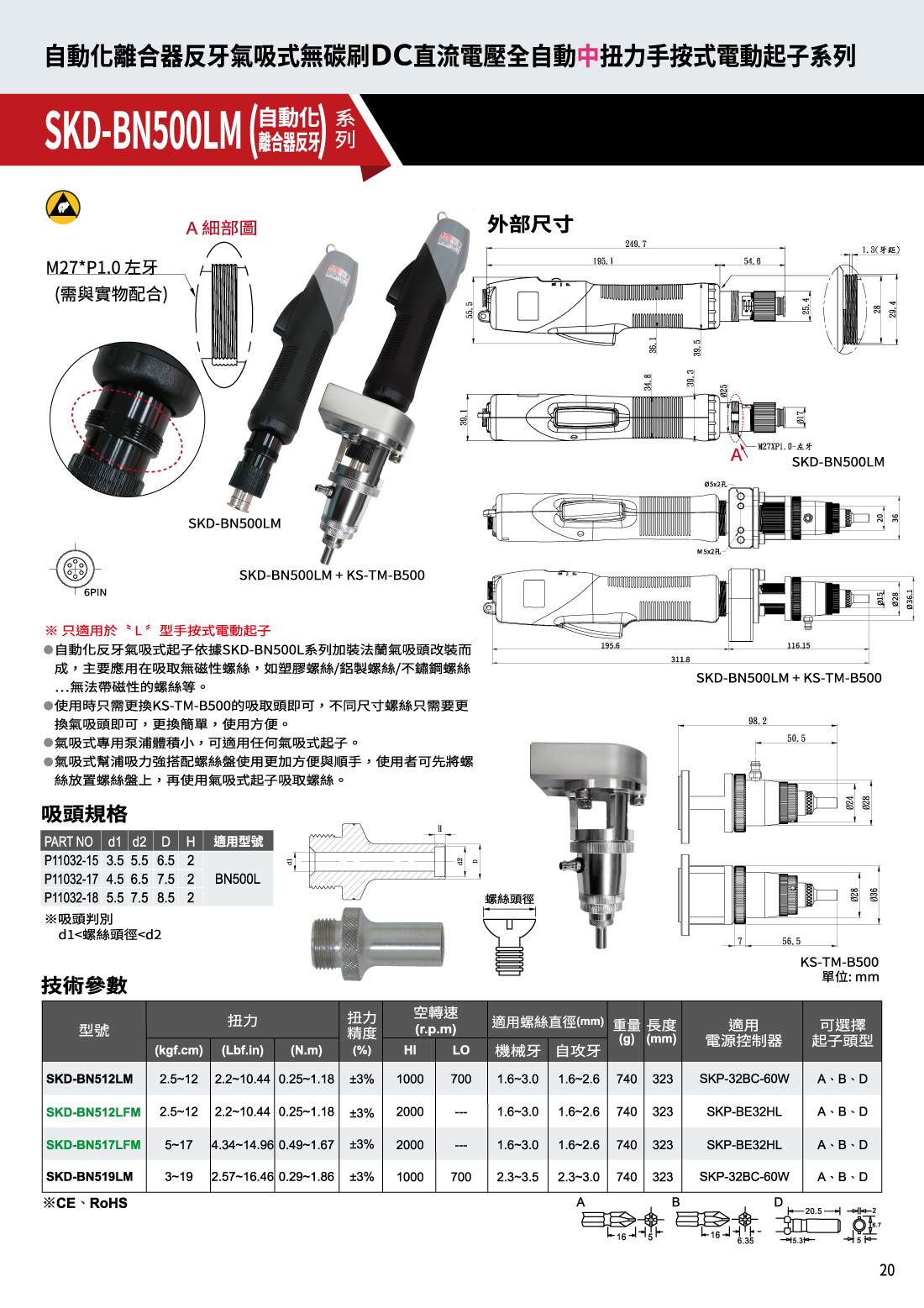

ブラシレス式中小トルクドライバー
SKD-BN500LM
モデルSKD-BN512LMSKD-BN512LFMSKD-BN517LFMSKD-BN519LM
技術資料4 ファイル価格と納期は型番、数量、ご要望に応じて確認します。
タイでの機種選定支援アクセサリ・コントローラーの適合確認メーカー資料
PRODUCT INFORMATION
製品の特長と技術仕様
主な特長
レバー式起動機能と、磁化できないネジ用の真空ピックアップを備えたブラシレスDCドライバー。
以下の仕様表で、各モデルごとのトルク、回転数、コントローラ、ビットの種類を比較してください。
ご注文の前に、KILEWSタイランドに、適切な付属品、電圧、および現地の電源仕様についてご確認ください。
仕様
モデル | トルク（kgf・cm） | トルク (Lbf・in) | トルク (N.m) | 精度 (%) | 無負荷回転数（r.p.m） HI | 無負荷回転数（r.p.m） LO | 適切なネジ径（mm） 小ねじ | 適切なネジ径（mm） セルフタッピングねじ | 質量 (g) | 長さ (mm) | 対応する電力制御装置 | 対応するビット型 |
SKD-BN512LM | 2.5~12 | 2.2~10.44 | 0.25~1.18 | ±3% | 1000 | 700 | 1.6~3.0 | 1.6~2.6 | 740 | 323 | SKP-32BC-60W(N) | A、B、D |
SKD-BN512LFM | 2.5~12 | 2.2~10.44 | 0.25~1.18 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 740 | 323 | SKP-BE32HL(N) | A、B、D |
SKD-BN517LFM | 5~17 | 4.34~14.96 | 0.49~1.67 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 740 | 323 | SKP-BE32HL(N) | A、B、D |
SKD-BN519LM | 3~19 | 2.57~16.46 | 0.29~1.86 | ±3% | 1000 | 700 | 2.3~3.5 | 2.3~3.0 | 740 | 323 | SKP-32BC-60W(N) | A、B、D |
真空ノズルの仕様
部品番号 | d 1 | d 2 | D | H | 適用モデル |
P11032-15 | 3.5 | 5.5 | 6.5 | 2 | BN500 |
P11032-17 | 4.5 | 6.5 | 7.5 | 2 | BN500 |
P11032-18 | 5.5 | 7.5 | 8.5 | 2 | BN500 |
ビット型
寸法
単位：mm
KILEWS本社が掲載しているアクセサリ
ホームページにはモデルごとのアクセサリは掲載されていません。オプションについては、KILEWSタイに確認してください。
