ブラシレス式中小トルクドライバー
SKD-BE200L
モデル：SKD-BE203LSKD-BE203LS5SKD-BE203LS6SKD-BE203LS7SKD-BE207LSKD-BE210LSKD-BE200L シリーズは、締め付け回数を追跡する必要がある組み立てステーション向けに、低トルク ブラシレス DC ドライバーと LED ネジカウンターを 1 つのツールに組み合わせています。このページでは、トリガースタートの L/LS モデルに焦点を当てます。仕様表には比較用にプッシュスタート式SKD-BE210Pも記載しています。お客様の用途に適したコントローラーのバージョンおよびドライバービットについては、KILEWSタイチームにご確認をお願いいたします。在庫状況および納期については、別途ご確認が必要です。
技術資料10 ファイル価格と納期は型番、数量、ご要望に応じて確認します。
タイでの機種選定支援アクセサリ・コントローラーの適合確認メーカー資料
PRODUCT INFORMATION
製品の特長と技術仕様
主な特長
ブラシレスモーターとLED式ネジカウント機能を1台のドライバーに統合。
カウンターの設定により、組立の品質管理のために、締結回数や所要時間を追跡することができます。
自動学習機能により、1回の締結サイクルに必要な時間が推定されます。
OK ALL / OK ONE / N.G オープンコレクタ出力。PLCに接続する前に、配線およびオプションのケーブル（ある場合）を確認してください。
設定により、締め付けの漏れや不完全な締め付けをオペレーターに警告したり、実際のネジや被加工物を使って検出結果の妥当性を確認したりすることができます。
仕様
モデル | トルク（kgf・cm） | トルク (Lbf・in) | トルク (N.m) | 精度 (%) | 無負荷回転数（r.p.m） HI | 無負荷回転数（r.p.m） LO | ねじ径（mm） 小ねじ | ねじ径（mm） セルフタッピングねじ | 質量 (g) | 長さ (mm) | 対応する電源コントローラ | 対応するビット型 |
SKD-BE203L | 0.2~3.5 | 0.18~3.08 | 0.02~0.34 | ±3% | 1000 | 700 | 1.0~2.3 | 1.0~2.0 | 330 | LC:226 LB:240 | SKP-32BC-60W(N) | B9.5、C |
SKD-BE203LS5 | 0.2~3.5 | 0.18~3.08 | 0.02~0.34 | ±3% | 500 | 350 | 1.0~2.3 | 1.0~2.0 | 330 | LC:226 LB:240 | SKP-32BC-60W(N) | B9.5、C |
SKD-BE203LS6 | 0.2~3.5 | 0.18~3.08 | 0.02~0.34 | ±3% | 370 | 260 | 1.0~2.3 | 1.0~2.0 | 330 | LC:226 LB:240 | SKP-32BC-60W(N) | B9.5、C |
SKD-BE203LS7 | 0.2~3.5 | 0.18~3.08 | 0.02~0.34 | ±3% | 230 | 160 | 1.0~2.3 | 1.0~2.0 | 330 | LC:226 LB:240 | SKP-32BC-60W(N) | B9.5、C |
SKD-BE207L | 0.5~7 | 0.44~6.16 | 0.05~0.69 | ±3% | 1000 | 700 | 1.4~2.6 | 1.4~2.3 | 330 | LC:226 LB:240 | SKP-32BC-60W(N) | B9.5、C |
SKD-BE210L | 1~10 | 0.88~8.8 | 0.10~0.98 | ±3% | 1000 | 700 | 1.6~3.0 | 1.6~2.6 | 330 | LC:226 LB:240 | SKP-32BC-60W(N) | B9.5、C |
SKD-BE210P | 2~10 | 1.76~8.8 | 0.2~0.98 | ±3% | 1000 | 700 | 1.6~3.0 | 1.6~2.6 | 310 | 230 | SKP-32BC-60W(N) | B9.5、C |
ビットの種類
寸法
単位
:mm
基準トルク曲線
KILEWS本社が掲載しているアクセサリ
DOCUMENTS
製品資料
PNGPDFPDFPDFPDFPNGPDFPDFPDFPDF

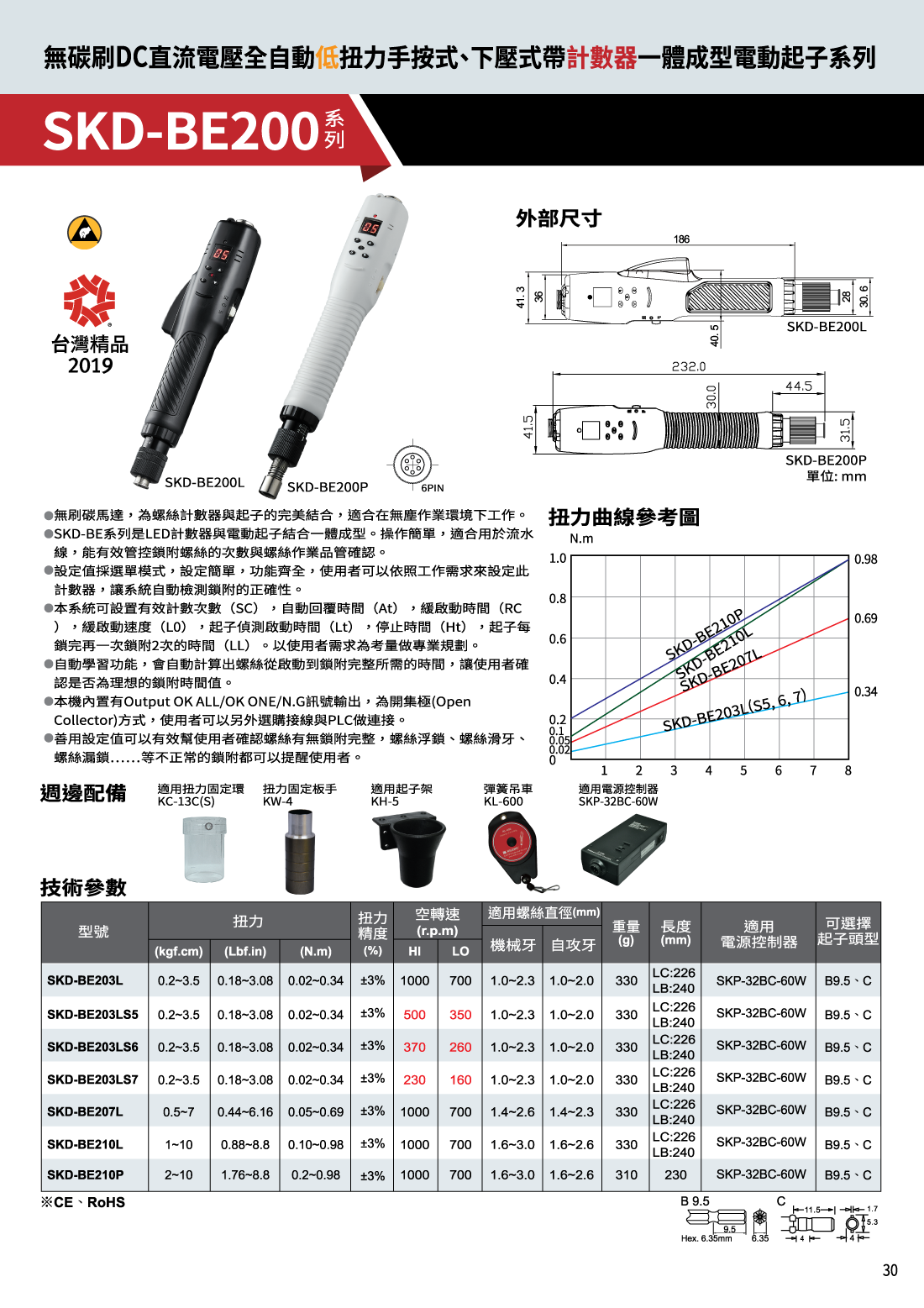

SKD-BE200 · 製品カタログ
繁体字中国語 · 355 KB
SKD-BE200 · 取扱説明書
繁体字中国語 · 1.51 MB
SKD-BE200-V4.0 · 取扱説明書
繁体字中国語 · 928 KB
SKD-BE200-V4.1 · 取扱説明書
繁体字中国語 · 952 KB
SKD-BE200-V3.C · 取扱説明書
繁体字中国語 · 880 KB
SKD-BE200 · 製品カタログ
英語 · 389 KB
SKD-BE200 · 取扱説明書
英語 · 1.46 MB
SKD-BE200-V4.0 · 取扱説明書
英語 · 784 KB
SKD-BE200-V4.1 · 取扱説明書
英語 · 791 KB
SKD-BE200-V3.C · 取扱説明書
英語 · 800 KB
