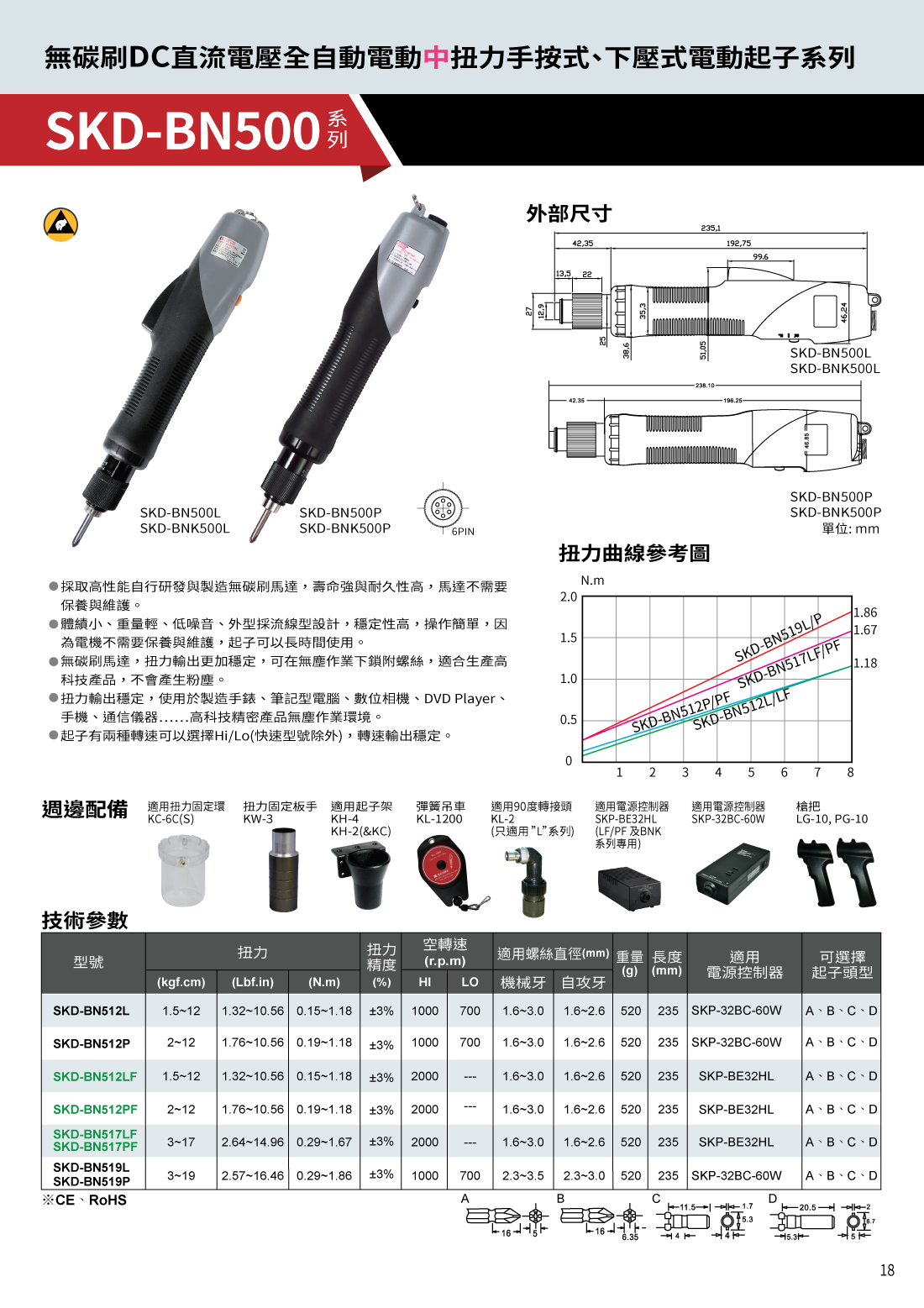

SKD-BN500シリーズ カタログ
SKD-BN500シリーズ 取扱説明書
ブラシレス式中小トルクドライバー
SKD-BN500L
レバー始動式モデル：SKD-BN512L・SKD-BN512LF・SKD-BN517LF・SKD-BN519LSKD-BN500Lシリーズは、中トルクのブラシレスDCレバースタートドライバーです。仕様表には、比較のためにプッシュスタート P モデルも含まれています。対応機種、コントローラ、互換ビットについてはKILEWS Thaiまでご確認ください。
SKD-BN512L: 0.15–1.18 N·m
技術資料4 ファイル価格と納期は型番、数量、ご要望に応じて確認します。
タイでの機種選定支援アクセサリ・コントローラーの適合確認メーカー資料
PRODUCT INFORMATION
製品の特長と技術仕様
製品の特徴
• 耐久性に優れたブラシレスモーターにより、モーターの定期的なメンテナンスの手間が軽減されます。
• コンパクトで軽量、かつ低騒音な設計により、精密な組み立て作業を実現します。
• 安定したトルク出力により、粉塵の発生を抑制しなければならない生産環境に適しています。
• 対応機種では、HI/LOの速度選択が可能です。一部の高速モデルにはLOモードが搭載されていません。
• 選択したモデルに対応するパワーコントローラおよびビットタイプを確認してください。
仕様：型番；トルク（kgf・cm、lbf・in、N・m）；精度；無負荷回転数（HI/LO、rpm）；ネジ径（機械ねじ／セルフタッピング、mm）；重量（g）；全長（mm）；対応コントローラー；ビットの種類。
仕様
モデル | トルク（kgf・cm） | トルク (Lbf・in) | トルク (N.m) | 精度 (%) | 無負荷回転数（r.p.m） HI | 無負荷回転数（r.p.m） LO | ねじ径（mm） 小ねじ | ねじ径（mm） セルフタッピングねじ | 質量 (g) | 長さ (mm) | 対応する電源コントローラ | 対応するビット型 |
SKD-BN512L | 1.5~12 | 1.33~10.44 | 0.15~1.18 | ±3% | 1000 | 700 | 1.6~3.0 | 1.6~2.6 | 520 | 235 | SKP-32BC-60W(N) | A、B、C、D |
SKD-BN512P | 2~12 | 1.76~10.56 | 0.19~1.18 | ±3% | 1000 | 700 | 1.6~3.0 | 1.6~2.6 | 520 | 235 | SKP-32BC-60W(N) | A、B、C、D |
SKD-BN512LF | 1.5~12 | 1.32~10.56 | 0.15~1.18 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 520 | 235 | SKP-BE32HL(N) | A、B、C、D |
SKD-BN512PF | 2~12 | 1.76~10.56 | 0.19~1.18 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 520 | 235 | SKP-BE32HL(N) | A、B、C、D |
SKD-BN517LF | 3~17 | 2.64~14.96 | 0.29~1.67 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 520 | 235 | SKP-BE32HL(N) | A、B、C、D |
SKD-BN517PF | 3~17 | 2.64~14.96 | 0.29~1.67 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 520 | 235 | SKP-BE32HL(N) | A、B、C、D |
SKD-BN519L | 3~19 | 2.57~16.46 | 0.29~1.86 | ±3% | 1000 | 700 | 2.3~3.5 | 2.3~3.0 | 520 | 235 | SKP-32BC-60W(N) | A、B、C、D |
SKD-BN519P | 3~19 | 2.57~16.46 | 0.29~1.86 | ±3% | 1000 | 700 | 2.3~3.5 | 2.3~3.0 | 520 | 235 | SKP-32BC-60W(N) | A、B、C、D |
表は左右にスクロールしてご覧ください
ビットの種類

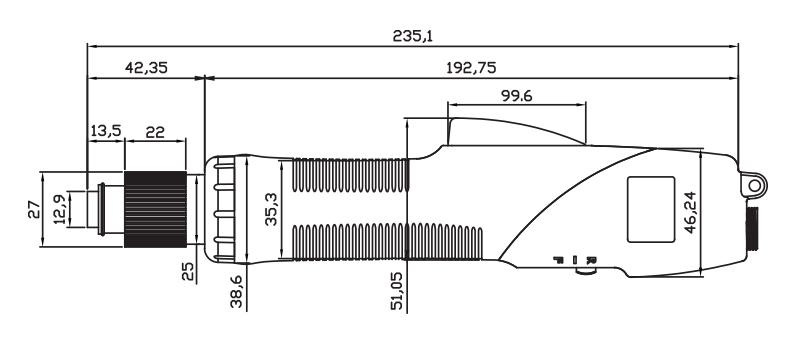

寸法
基準トルク曲線
KILEWS本社が掲載しているコーディネート用アクセサリ
KC-6C(S)トルク固定リング
KW-3トルクリングレンチ
KH-4ドライバーホルダー
KL-1200スプリングバランサー
KL-290°アングルアダプター

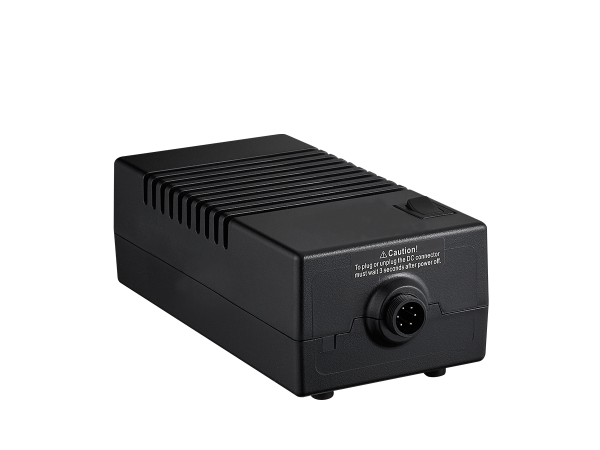

SKP-BE32HLブラシレス電力制御装置

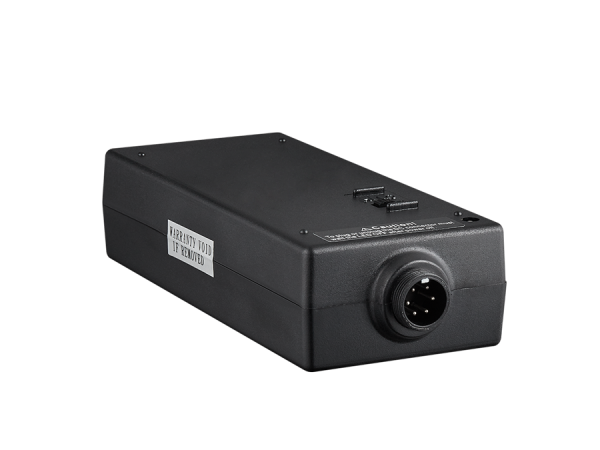

SKP-32BC-60Wブラシレス電力制御装置

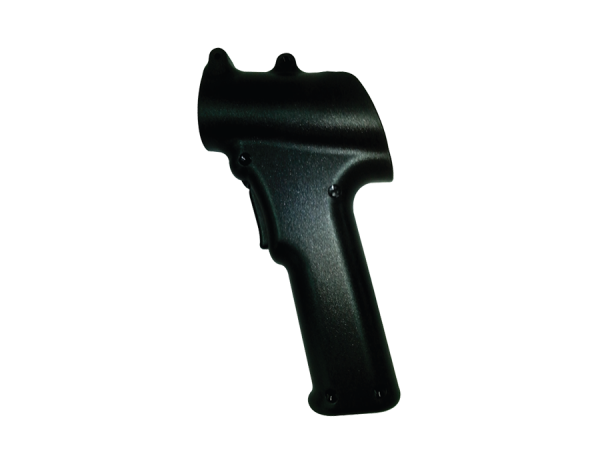

LG-10ピストルグリップ公式カタログおよび取扱説明書
ご注文の前に、KILEWS Thailandにて、アクセサリおよびコントローラーの互換性、取扱説明書のバージョン、および在庫状況をご確認ください。
