ชุดเซนเซอร์
KL-NTCS-M7
รุ่น KL-NTCS-M7 คอนโทรลเลอร์สำหรับระบบขัน SNT-CS พร้อมทรานสดิวเซอร์แรงบิดและมุมความแม่นยำสูง ดูข้อมูลจำเพาะและอุปกรณ์ที่ใช้ร่วมกันได้ในเอกสารผู้ผลิตด้านล่าง
เอกสารทางเทคนิค4 ไฟล์ราคาและระยะเวลาส่งมอบยืนยันตามรุ่น จำนวน และความต้องการของโครงการ
ช่วยเลือกรุ่นในไทยจับคู่อุปกรณ์และคอนโทรลเลอร์เอกสารจากผู้ผลิต
PRODUCT INFORMATION
คุณสมบัติและข้อมูลทางเทคนิค
คุณสมบัติเด่น
คอนโทรลเลอร์สำหรับระบบขัน SNT-CS ต้องยืนยันรุ่นเครื่องมือและชุดอุปกรณ์จริง
โปรดตรวจสอบรุ่นย่อย ขนาดงาน และอุปกรณ์ที่ใช้ร่วมกันจากตารางข้อมูลจำเพาะก่อนเลือกซื้อ
คุณสมบัติผลิตภัณฑ์
● ระบบขันอัจฉริยะพร้อมเซนเซอร์ควบคุมแรงบิดและมุมความแม่นยำสูง สำหรับอุตสาหกรรม 4.0
● เทคโนโลยีเอนโคเดอร์ความละเอียดสูง ช่วยควบคุมมุมการขันสกรูได้อย่างแม่นยำ
● เซนเซอร์แรงบิดที่มีความคลาดเคลื่อนน้อยกว่า 1% ช่วยให้ขันตัวยึดได้ถึงแรงบิดเป้าหมายอย่างแม่นยำ
● หน้าจอสัมผัส LCD สีขนาด 7 นิ้ว พร้อมอินเทอร์เฟซที่ใช้งานง่าย
● บันทึกการตั้งค่างานได้สูงสุด 100 ชุด
● ฟังก์ชันลดความเร็วและตั้งค่าเกณฑ์เริ่มทำงานที่ผู้ใช้ใหม่ใช้งานได้ง่าย
● กำหนดกระบวนการขันสกรูได้ 5 ขั้นตอน
● ควบคุมแรงบิดและมุมพร้อมตรวจติดตามการขันแบบเรียลไทม์ เพื่อควบคุมกระบวนการขันและสนับสนุนสายการผลิตที่มุ่งสู่ข้อบกพร่องเป็นศูนย์
● เก็บข้อมูลและแสดงกราฟการขันแบบเรียลไทม์
● จัดเก็บข้อมูลการขันได้สูงสุด 1,000,000 รายการ
● ตั้งโปรแกรม I/O ได้ 11 อินพุต และ 11 เอาต์พุต
● อินเทอร์เฟซการสื่อสาร: Modbus RS485 ×1 และ Ethernet RJ45 ×1
● ถ่ายโอนการตั้งค่าคอนโทรลเลอร์ผ่าน FTP หรือ USB
ระบุชุด KL-NTCS-M7 พร้อมไขควงที่ตรงกัน
KL-NTCS-M7 เป็นคอนโทรลเลอร์ในระบบขันสกรู SNT-CS ตารางระบุไฟเข้า AC 115 V / 230 V และไฟออก DC 40 V สูงสุด 9 A กำลัง 360 W ต้องยืนยันการตั้งค่าไฟเข้าและชุดไขควง/คอนโทรลเลอร์/สายที่ส่งมอบก่อนติดตั้ง
ชุดอุปกรณ์และเงื่อนไขที่ต้องยืนยัน
ข้อมูลผู้ผลิตระบุ I/O 11 ขาเข้า/11 ขาออก, Modbus RS485 และ Ethernet RJ45 พร้อมบันทึกได้สูงสุด 100 งานและข้อมูลการขัน 1 ล้านรายการ ต้องยืนยันเฟิร์มแวร์ การต่อ I/O การส่งออกข้อมูล และระบบโรงงานที่ต้องเชื่อมต่อ การมีพอร์ตไม่ได้ยืนยันว่าใช้ได้กับ PLC หรือ MES ทุกระบบ
คำถามก่อนสั่งซื้อ
คอนโทรลเลอร์นี้ระบุให้ใช้กับไขควงใด?
ตารางระบุ SNT-CS Series และรายการอุปกรณ์มี SNT-CSM 103/106/110 กับกลุ่ม SNT-CS/SNT-CSM ที่ระบุชื่อ ต้องยืนยันรุ่นเต็ม สาย และเฟิร์มแวร์ ไม่สรุปว่าใช้กับ KILEWS ทุกรุ่น
สเปกคอนโทรลเลอร์รับประกันความแม่นยำรอยต่อหรือไม่?
สเปกคอนโทรลเลอร์และเซนเซอร์แยกจากค่าความทำซ้ำของไขควงและผลบนรอยต่อจริง ต้องตรวจด้วยไขควง ชิ้นงาน และวิธีวัดที่เลือก
ถือว่ารวมการเชื่อมต่อ Cloud, MES หรือ PLC แล้วได้หรือไม่?
รายการพอร์ตเพียงอย่างเดียวไม่ได้กำหนดขอบเขตงานเชื่อมต่อ แจ้งรุ่น PLC/MES โปรโตคอล สัญญาณ และข้อมูลที่ต้องการเพื่อยืนยันทางเทคนิค
ขอราคาชุดระบบต้องแจ้งอะไร?
ส่งรุ่นไขควง แรงบิด/มุมเป้าหมาย รอยต่อแข็งหรืออ่อน ขั้นตอนที่ต้องการ จำนวนสถานี งาน I/O/ข้อมูล บริษัท จำนวน และวันที่ต้องการ ขอแยกรายการคอนโทรลเลอร์ ไขควง สาย และอุปกรณ์ในใบเสนอราคา
ข้อมูลจำเพาะ
รุ่น | KL-NTCS-M7 |
แรงดันไฟฟ้าขาเข้า | AC 115V / 230V |
ความถี่ไฟฟ้าขาเข้า | 50 - 60Hz |
| กระแสไฟฟ้าขาเข้า | 6.3A |
แรงดันไฟฟ้าขาออก | DC 40V |
กระแสไฟฟ้าขาออก | Max 9A |
กำลังไฟฟ้าที่ใช้ | 360W |
ขนาดภายนอก (มม.) | 210*185*134 |
น้ำหนัก (กรัม) | 3467 |
รุ่นที่ใช้ร่วมกัน | SNT-CS Series |
ชุดอุปกรณ์ การวัด และข้อมูลขอราคา
คุณสมบัติระบุจอสัมผัสสี 7 นิ้ว งานได้สูงสุด 100 jobs ขั้นตอนขัน 5 ขั้น การติดตามแรงบิด/มุมและกราฟแบบเรียลไทม์ และข้อมูลขันสูงสุด 1 ล้านรายการ I/O ตั้งโปรแกรมได้ 11 อินพุตและ 11 เอาต์พุต การสื่อสาร Modbus RS485 ×1 และ Ethernet RJ45 ×1 ส่วน FTP/USB ระบุสำหรับถ่ายโอนการตั้งค่าคอนโทรลเลอร์ จึงไม่ยืนยันรูปแบบส่งออกบันทึกการผลิต ไฟเลี้ยงผ่าน USB บริการคลาวด์ หรือความเข้ากันได้กับ MES
ตารางระบุเครื่องมือ SNT-CS Series และรายการอุปกรณ์มี SNT-CSM103/106/110 ต้องให้ฝ่ายขายยืนยันรุ่นเครื่องมือ คอนโทรลเลอร์ เฟิร์มแวร์ สาย ดอก/หัวจับ การติดตั้ง และขอบเขตเชื่อมต่อเป็นรายการ ไม่ใช้ KL-TCC หรือคอนโทรลเลอร์อื่นแทนเพียงเพราะกล่าวถึงแรงบิด/มุมเหมือนกัน
คำกล่าวอ้าง less than 1% ในคุณสมบัติเป็นของทรานสดิวเซอร์แรงบิด ไม่ใช่ค่าเดียวกับข้อความความทำซ้ำในตารางไขควง +/- 3sigma / AVG., 5% ความไม่แน่นอนสอบเทียบ หรือผลจริงที่รอยต่อสกรู ต้องยืนยันฐานการวัด การสอบเทียบ วิธีสุ่มตัวอย่าง และเกณฑ์ยอมรับของระบบจริง
มี RJ45 แล้วเชื่อม MES ได้แน่นอนหรือไม่
ไม่ได้ ต้องยืนยันโปรโตคอล เฟิร์มแวร์ ฟิลด์ข้อมูล รหัสชิ้นงาน เวลา การส่งออกและการเก็บข้อมูลกับทีมโครงการ RJ45 เพียงอย่างเดียวไม่ใช่การรับรองชุด MES พร้อมใช้
ต้องส่งอะไรเพื่อขอราคาครบชุด
ระบุ KL-NTCS-M7 พร้อมรุ่น SNT ที่แน่นอน แรงบิดและหน่วย มุม/ขั้นตอน รายละเอียดรอยต่อ จำนวน สาย/ดอก/ฟิกซ์เจอร์ I/O และบันทึกที่ต้องการ สถานที่และวันที่ต้องการ ฝ่ายขายยืนยันราคา สต็อก และรายการส่งมอบ
ภาพขนาดภายนอก
อุปกรณ์ที่ใช้ร่วมกัน
เอกสารจากผู้ผลิต
ก่อนสั่งซื้อหรือติดตั้ง โปรดยืนยันรุ่น อุปกรณ์ที่ใช้ร่วมกัน ฉบับคู่มือ และสินค้าพร้อมจำหน่ายในประเทศไทยกับ KILEWS Thailand
ตารางข้อมูลจำเพาะ
รุ่น | KL-NTCS-M7 |
แรงดันไฟเข้า | AC 115V / 230V |
ความถี่ไฟเข้า | 50 - 60Hz |
กระแสไฟเข้า | 6.3A |
แรงดันไฟออก | DC 40V |
กระแสไฟออก | Max 9A |
กำลังไฟออก | 360W |
ขนาดภายนอก(mm) | 210*185*134 |
น้ำหนัก(g) | 3467 |
รุ่นที่ใช้ร่วมกัน | SNT-CS ซีรีส์ |

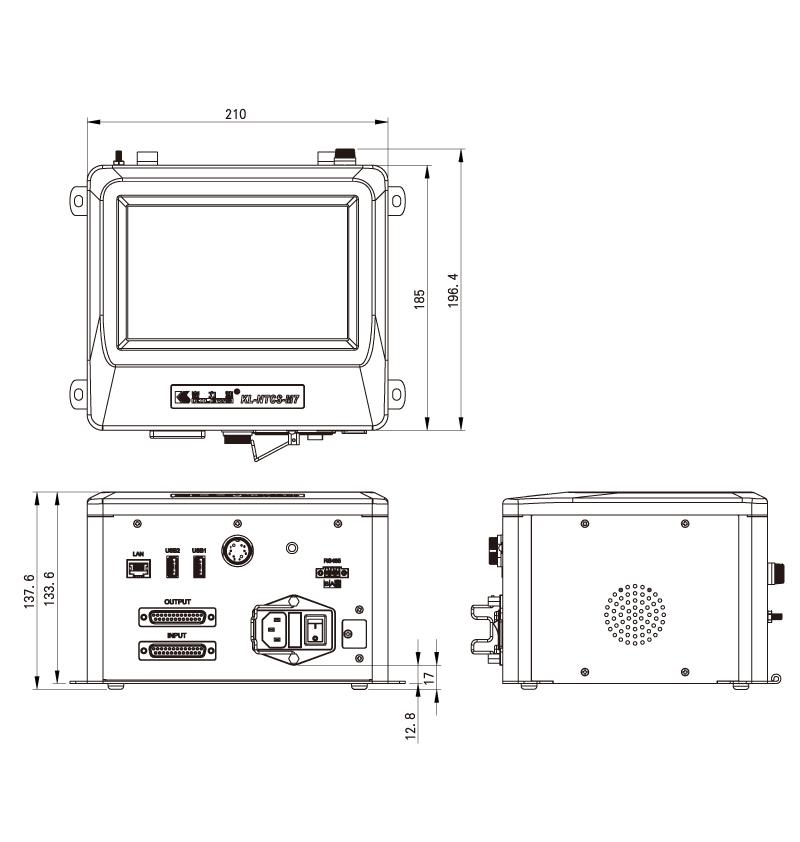

แบบแสดงขนาด
อุปกรณ์ที่ใช้ร่วมกัน
SNT-CSM 103 / 106 / 110 ไขควงเซอร์โวพร้อมเซนเซอร์แรงบิดและมุมความแม่นยำสูง
SNT-CS 301 / 302F / 303 ไขควงเซอร์โวพร้อมเซนเซอร์แรงบิดและมุมความแม่นยำสูง
SNT-CS 503 / 505 / 507 ไขควงเซอร์โวพร้อมเซนเซอร์แรงบิดและมุมความแม่นยำสูง
SNT-CSM 712 / 718 ไขควงเซอร์โวพร้อมเซนเซอร์แรงบิดและมุมความแม่นยำสูง
SNT-CSM 725 ไขควงเซอร์โวพร้อมเซนเซอร์แรงบิดและมุมความแม่นยำสูง
SNT-CSM 940 / 960 ไขควงเซอร์โวพร้อมเซนเซอร์แรงบิดและมุมความแม่นยำสูง
เอกสารจากผู้ผลิต
ก่อนสั่งซื้อหรือติดตั้ง โปรดยืนยันรุ่น อุปกรณ์ที่ใช้ร่วมกัน ฉบับคู่มือ และสถานะการจัดหากับ KILEWS Thailand
